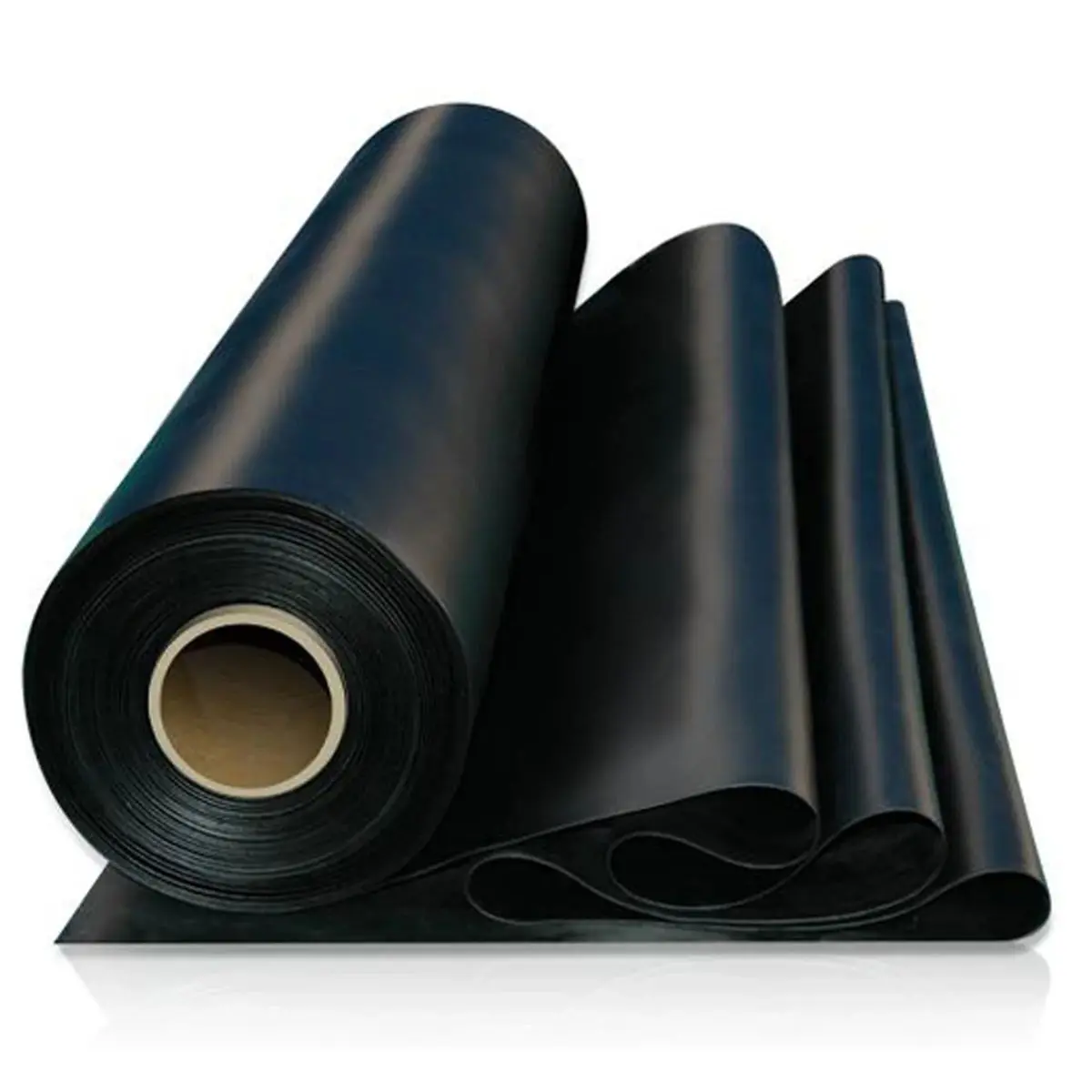

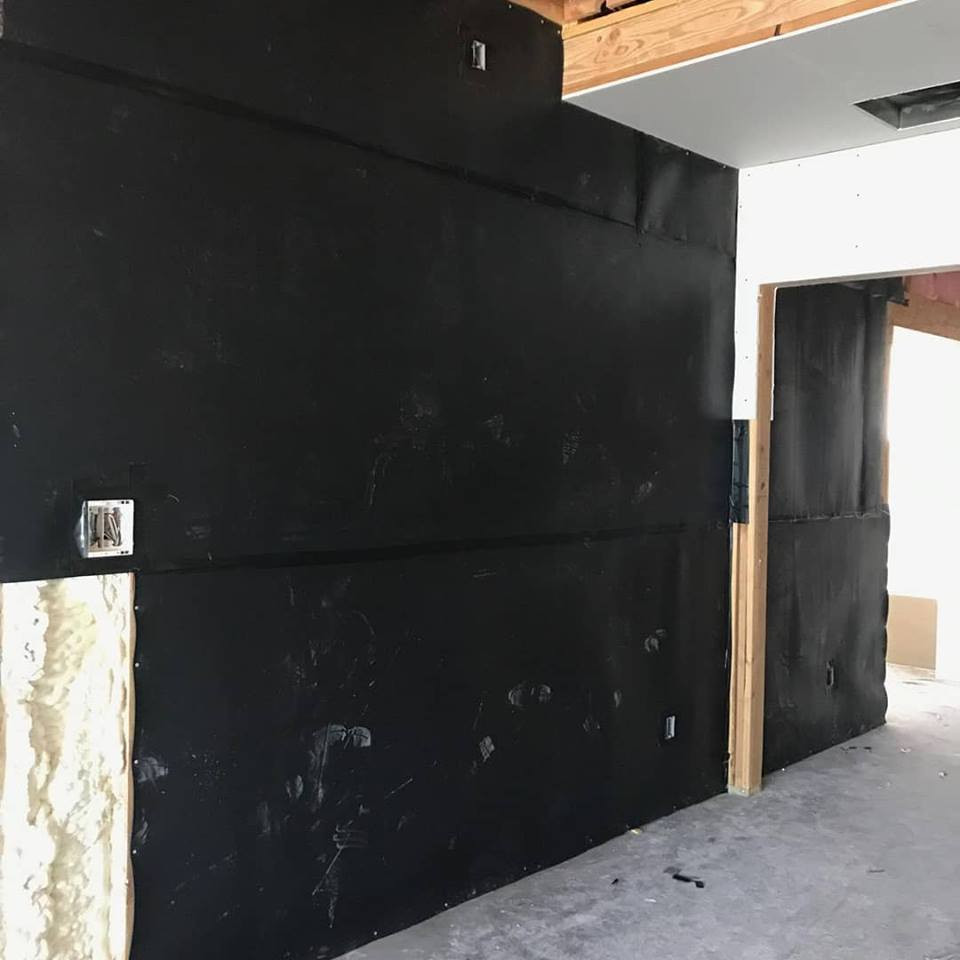

Mass Loaded Vinyl (MLV) is one of Yamamah Smart's certified acoustic panel families. Limp mass barrier for true SOUND ISOLATION (not absorption). 2–4 kg/m² typical surface density. Installs behind drywall, under flooring, or inside ceilings to block sound transmission. This article explains the acoustic physics behind its performance, the international standards it's tested against, and how engineers decide when it's the right choice.
Verified Specifications
- Acoustic NRC: —
- Tested per: ASTM C423 / ISO 354
- Fire rating: EN 13501-1
- Product page: Mass Loaded Vinyl (MLV)
Formula
Mass Law for Sound Transmission
TL ≈ 20·log₁₀(m·f) − 47 (dB)
TL is transmission loss; m is mass per unit area (kg/m²); f is frequency (Hz). Doubling mass adds 6 dB to TL. A wall of 50 kg/m² at 500 Hz achieves TL ≈ 38 dB — but real assemblies (with decoupling and damping) often exceed this by 10–15 dB.
Referenced International Standards
ASTM E90
Laboratory transmission loss measurement
Reverberation-chamber test from which Sound Transmission Class (STC) is derived.
ASTM E413
Classification — Sound Transmission Class
Single-number rating computed from the measured 1/3-octave transmission loss curve.
ISO 717-1
Airborne sound insulation rating Rw
European equivalent of STC. Standard reporting for partitions and façades.
ASTM E492
Impact insulation measurement
Lab tapping-machine test for floor/ceiling assemblies — produces IIC (Impact Insulation Class).
EN 13501-1
Reaction-to-fire classification
Applies to MLV barriers and absorber components in residential and commercial walls.
BS 5852
Furniture & furnishing fire safety
Cigarette and match-flame ignition test — required for foam panel approvals.
Reference Target Values
When It's the Right Choice
- Can improve the sound insulation of a partition when layered correctly — the actual improvement depends on the complete wall system and must be confirmed by a system test report
- Works best when combined with decoupling (resilient channels) for total wall isolation
- Effective across mid-to-high frequencies; pair with mineral wool fill for low-frequency control
- Suitable for retrofits where wall thickness budget is limited
Implementation Steps
1
Site assessment
An engineer measures the existing acoustic environment — clap-test RT60, ambient dB(A), and surface inventory. Free service from Yamamah Smart.
2
Sabin calculation
Using room volume and surface materials, we compute the absorbing area required to hit the target RT60. The result drives panel quantity.
3
Product selection
Panel family is chosen by NRC target, fire rating, aesthetic, and budget. Verified test reports back every spec.
4
Layout & installation
Panel layout is drawn against the architectural plan; installation uses approved mounting hardware (adhesive, Z-clip, or Button-Fix).
5
Post-install measurement
After installation we re-measure RT60 and ambient dB(A) to confirm the design target was achieved. Report issued to the project owner.
Example Project Applications
Yamamah Smart has delivered installations across these categories in Saudi Arabia. Every project begins with a site survey, NRC calculation, and layered acoustic plan.
Corporate offices
Open-plan workstations + glass-walled meeting rooms in Riyadh and Jeddah, treated with ceiling absorbers and wall fabric panels.
Hospitality & F&B
Hotel lobbies, fine-dining restaurants, and busy cafés with hard floors and double-height ceilings — solved by suspended baffles + wall slats.
Education & worship
Universities, classrooms, and mosques where speech intelligibility is the primary acoustic goal — controlled reverberation per ANSI S12.60.
Frequently Asked Questions
Will MLV alone soundproof my wall?
MLV is a key component but not a full solution. The proven assembly is gypsum + MLV + resilient channels + decoupled stud framing + mineral wool. Each layer addresses one of the four sound-management principles (mass, decoupling, damping, absorption).
How much can I expect STC to improve?
A standard 13 mm gypsum partition has STC ~35. Adding MLV + resilient channels + double-leaf gypsum typically reaches STC 50–55 — meeting the IBC 2015 §1207 residential requirements.
Does isolation work for low frequencies (bass)?
Low-frequency isolation requires mass — and mass works on a logarithmic scale. Doubling the mass adds ~6 dB transmission loss. For dedicated bass control (home cinema, music room) use MLV + thicker gypsum + mineral wool fill.
What about windows and doors — the weakest links?
Windows: upgrade to laminated acoustic double glazing (STC 36+). Doors: solid-core door + perimeter acoustic seal + automatic drop seal — together they add STC 8–12 over a hollow-core unsealed door.
How long does an acoustic project take in Saudi Arabia?
From site survey to commissioning, a typical commercial project takes 2–4 weeks. Residential treatments often complete in under a week. Yamamah Smart provides an indicative timeline at the survey stage.
Get a Free Acoustic Consultation
Our Yamamah Smart engineers assess your space and recommend the right panels with certified professional installation.
